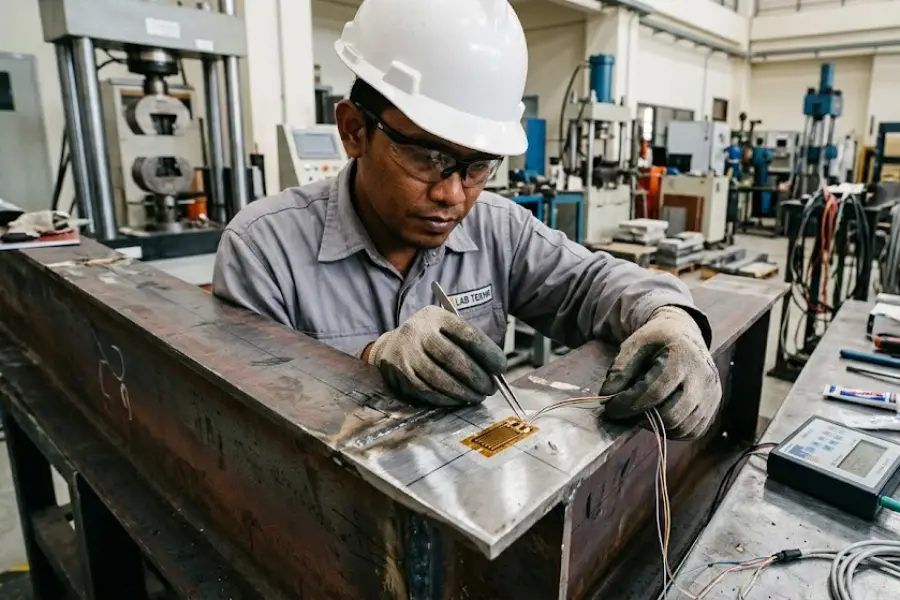

25 Alat Ukur Stress pada Material: Prinsip Kerja & Instalasinya Leave a comment

Dalam banyak proyek teknik dan industri, memahami bagaimana material bereaksi terhadap beban menjadi hal yang sangat dibutuhkan. Ketika sebuah struktur menerima tekanan, tarikan, getaran, atau puntiran, perubahan kecil bisa muncul jauh sebelum kerusakan besar terjadi.

Karena itu, penggunaan alat ukur stress semakin dibutuhkan, baik pada konstruksi bangunan, mesin industri, pembangkit energi, hingga pengujian material di laboratorium. Dengan data yang akurat, teknisi dan engineer dapat mengambil keputusan lebih cepat sebelum risiko berkembang menjadi masalah serius.

Jika saat ini sedang mempelajari alat ukur stress secara lebih mendalam, mengenal berbagai jenis sensor dan cara kerjanya merupakan langkah awal yang penting. Setiap alat pengukur regangan maupun alat pengukur stress memiliki fungsi, tingkat sensitivitas, dan kondisi penggunaan yang berbeda-beda. Ada sensor yang cocok untuk struktur beton, ada yang dirancang untuk logam bergerak, hingga teknologi modern yang mampu bekerja di suhu ekstrem atau mengirim data secara real-time.

Melalui artikel ini, Duta Persada Instrument akan memperkenalkan 25 alat ukur stress yang umum digunakan untuk monitoring langsung agar mendapatkan gambaran yang lebih jelas dan praktis.



Apa itu Alat Ukur Stress?

Secara umum, alat pengukur stress adalah perangkat yang digunakan untuk membaca respons mekanis pada material ketika menerima gaya dari luar. Pada penerapannya, istilah stress sering berdampingan dengan strain atau regangan. Stress menggambarkan gaya internal per satuan luas, sedangkan strain menunjukkan perubahan bentuk atau deformasi yang terjadi pada material. Keduanya saling terkait dan sering dipantau bersamaan untuk menilai kondisi struktur secara real-time.

Pada aplikasi lapangan, alat ukur stress digunakan untuk mendeteksi apakah suatu komponen masih berada dalam batas aman atau sudah mendekati kondisi kritis. Pada jembatan, misalnya, sensor dapat ditempatkan di titik tertentu untuk melihat perubahan beban saat lalu lintas meningkat. Pada pipa industri, sensor membantu memantau pengaruh suhu tinggi dan tekanan kerja. Pada beton, alat ini berguna untuk membaca regangan internal selama proses curing maupun setelah struktur mulai menerima beban operasional.



Klasifikasi Sensor Alat Ukur Stress

Agar pembahasan lebih mudah dipahami, 25 alat ukur stress ini dapat dikelompokkan ke dalam beberapa kategori besar. Pengelompokan seperti ini penting karena pengguna biasanya tidak hanya mencari daftar nama alat, tetapi juga ingin tahu teknologi mana yang cocok untuk material, lingkungan, dan kebutuhan monitoring tertentu.

Kategori	Contoh Alat	Kegunaan Utama	Kelebihan	Keterbatasan
Resistif	Foil Strain Gauge, Semiconductor Sensor, Weldable Gauge, Rosette Gauge, Torque Gauge	Mengukur regangan pada material padat	Akurat, umum, mudah diintegrasikan	Umumnya butuh pemasangan yang teliti
Optik	Fiber Optic Bragg Grating, Thin-Film Sensor tertentu	Monitoring struktur dan lingkungan sensitif EMI	Tahan gangguan elektromagnetik	Biaya sistem cenderung lebih tinggi
Dinamis	Piezoelectric Sensor, Acoustic Emission Sensor	Membaca benturan, getaran, dan retakan awal	Respons sangat cepat	Kurang ideal untuk beban statis jangka panjang
Magnetik	Magnetostrictive Sensor, GMI Sensor	Monitoring komponen feromagnetik	Non-kontak dan sensitif	Terbatas pada material tertentu
Geoteknik dan sipil	Vibrating Wire, Hydraulic Pressure Cell, Crack Meter, Concrete Embedment Gauge	Monitoring tanah, beton, bendungan, dan retak	Stabil untuk jangka panjang	Instalasi sering lebih spesifik
Modern dan fleksibel	Wireless Mesh System, Capacitive Sensor, Smart Skin, Flexible Sensor	Aplikasi industri cerdas dan material baru	Fleksibel dan mudah dikembangkan	Bergantung pada sistem elektronik pendukung

Memahami klasifikasi diatas akan membantu pengguna memilih alat ukur stress atau alat pengukur regangan dengan lebih cepat sebelum masuk ke detail teknis setiap sensor.



Ringkasan Perbandingan Alat Ukur Stress

Berikut gambaran ringkas untuk membantu pengguna membedakan beberapa alat ukur stress yang paling sering dipakai dalam monitoring material dan struktur.

Jenis Sensor	Paling Cocok Untuk	Kelebihan Utama	Catatan Penggunaan
Foil Strain Gauge	Struktur umum, laboratorium, mesin	Murah, akurat, sangat umum	Membutuhkan pemasangan yang baik
Semiconductor Sensor	Regangan sangat kecil	Sangat sensitif	Lebih peka terhadap suhu
Vibrating Wire	Beton, tanah, bendungan	Tahan lama dan stabil	Cocok untuk monitoring jangka panjang
FBG Sensor	Aerospace, bendungan, lingkungan EMI tinggi	Kebal interferensi elektromagnetik	Biaya sistem lebih tinggi
Piezoelectric Sensor	Getaran dan benturan	Respons sangat cepat	Kurang ideal untuk beban statis
LVDT	Perpindahan linier presisi	Sangat presisi	Perlu penataan mekanis yang tepat
Acoustic Emission	Deteksi retak dini	Mendeteksi gejala awal kerusakan	Membutuhkan interpretasi sinyal yang benar



1. Foil Strain Gauge

Foil strain gauge merupakan alat ukur stress yang paling umum digunakan di berbagai industri. Sensor ini berbentuk sangat tipis dan ditempel pada permukaan material menggunakan perekat khusus. Saat material mengalami tarikan atau tekanan, hambatan listrik pada elemen foil akan berubah. Perubahan kecil tersebut kemudian dikonversi menjadi data regangan.

Keunggulan utama foil strain gauge adalah harganya yang relatif ekonomis, ketersediaannya luas, dan fleksibilitas penggunaannya pada banyak jenis material. Sensor ini cocok untuk pengujian laboratorium, struktur baja, komponen mesin, hingga riset akademik. Pada banyak proyek, foil strain gauge menjadi pilihan awal karena mudah dipasang dan hasilnya cukup akurat untuk kebutuhan pengukuran umum.

• Prinsip Kerja: Mengubah perubahan hambatan listrik pada elemen foil saat material mengalami regangan.
• Rentang Ukur: Regangan kecil hingga menengah pada pengukuran umum struktur dan mesin.
• Material Target: Baja, aluminium, plastik teknik, kayu, dan komponen laboratorium.
• Instalasi: Ditempel memakai perekat khusus pada permukaan yang sudah dibersihkan dan dipreparasi.
• Kelebihan & Kekurangan: Mudah diperoleh, ekonomis, dan serbaguna, tetapi sangat bergantung pada kualitas pemasangan serta perlindungan lingkungan.

Duta Persada Instrument menyediakan Kyowa Strain Gages berkualitas untuk proyek riset, industri, dan monitoring struktur yang menuntut akurasi tinggi. Kami juga memberikan dukungan konsultasi produk untuk membantu Anda memilih strain gage yang paling sesuai dengan kebutuhan pengujian dan monitoring.



2. Semiconductor Sensor

Semiconductor atau piezoresistive strain gauge bekerja dengan prinsip serupa, tetapi menggunakan bahan semikonduktor seperti silikon. Sensitivitasnya jauh lebih tinggi dibanding foil gauge, sehingga cocok untuk mendeteksi regangan kecil atau getaran yang sangat halus. Karena responsnya sangat peka, sensor ini banyak dipakai pada riset presisi dan alat ukur khusus.

Walau sensitif, sensor semikonduktor memerlukan perhatian lebih pada stabilitas suhu dan perlindungan lingkungan. Penggunaannya lebih tepat pada aplikasi terkontrol yang membutuhkan data sangat detail daripada pada lingkungan keras yang penuh getaran ekstrem.

• Prinsip Kerja: Memanfaatkan perubahan resistansi pada bahan semikonduktor ketika menerima regangan.
• Rentang Ukur: Sangat sensitif untuk regangan mikro dan perubahan kecil.
• Material Target: Komponen presisi, sampel uji, dan struktur dengan deformasi sangat halus.
• Instalasi: Dipasang seperti strain gauge biasa, tetapi memerlukan kontrol suhu dan proteksi yang lebih ketat.
• Kelebihan & Kekurangan: Sensitivitas sangat tinggi, namun lebih peka terhadap suhu dan kondisi lingkungan.



3. Vibrating Wire

Vibrating wire strain gauge banyak dipakai pada struktur sipil yang membutuhkan monitoring jangka panjang. Di dalam sensor ini terdapat kawat baja tegang yang frekuensi getarannya berubah ketika terjadi perubahan tegangan pada struktur. Perubahan frekuensi tersebut dibaca oleh sistem elektronik dan diubah menjadi nilai regangan.

Jenis ini terkenal tahan lama, stabil, dan cocok untuk kondisi ekstrem seperti terowongan, bendungan, tanah, atau struktur bawah tanah. Kelebihannya adalah mampu bertahan dalam waktu lama tanpa kehilangan akurasi yang signifikan. Karena itulah vibrating wire sering dipilih untuk proyek monitoring permanen.

• Prinsip Kerja: Membaca perubahan frekuensi getaran kawat baja tegang akibat perubahan tegangan pada struktur.
• Rentang Ukur: Cocok untuk pemantauan jangka panjang dengan perubahan beban lambat hingga stabil.
• Material Target: Beton, tanah, terowongan, bendungan, dan struktur sipil berat.
• Instalasi: Ditanam atau dipasang permanen pada titik monitoring yang ditentukan.
• Kelebihan & Kekurangan: Stabil dan tahan lama, tetapi responsnya tidak secepat sensor dinamis.



4. Fiber Optic Bragg Grating

Fiber Optic Bragg Grating atau FBG sensor merupakan teknologi modern berbasis serat optik. Sensor ini mendeteksi perubahan panjang gelombang cahaya yang dipantulkan di dalam serat ketika material mengalami stress. Sistem ini sangat kebal terhadap gangguan elektromagnetik sehingga cocok untuk lingkungan yang penuh interferensi listrik.

FBG sering digunakan pada bendungan, pesawat, turbin, dan struktur yang membutuhkan sistem pengukuran aman serta tahan gangguan. Selain itu, teknologi optik memungkinkan pengukuran pada area yang sulit dijangkau kabel listrik biasa. Bagi kebutuhan monitoring canggih, FBG menjadi salah satu pilihan unggulan.

• Prinsip Kerja: Mengukur pergeseran panjang gelombang cahaya yang dipantulkan oleh serat optik saat terjadi regangan.
• Rentang Ukur: Presisi tinggi untuk monitoring deformasi halus dan berkelanjutan.
• Material Target: Struktur sipil, aerospace, bendungan, dan area dengan gangguan elektromagnetik tinggi.
• Instalasi: Ditempel atau ditanam dalam struktur dengan sistem optik pendukung.
• Kelebihan & Kekurangan: Kebal EMI dan sangat presisi, tetapi biaya sistem cenderung lebih tinggi.



5. Piezoelectric Sensor

Piezoelectric dynamic stress sensor bekerja dengan memanfaatkan material kristal piezoelektrik seperti kuarsa atau PVDF. Saat menerima benturan, beban dinamis, atau gelombang kejut, material ini menghasilkan tegangan listrik secara langsung. Sensor ini sangat cocok untuk mendeteksi kejadian instan, bukan beban statis jangka panjang.

Aplikasi umum piezoelectric sensor mencakup pengujian getaran, benturan, dan respons dinamis pada mesin. Pada industri otomotif dan kedirgantaraan, sensor ini membantu membaca kondisi yang berubah sangat cepat. Karena sifatnya responsif, sensor piezoelektrik menjadi alat penting untuk analisis beban transien.

• Prinsip Kerja: Menghasilkan tegangan listrik saat kristal piezoelektrik menerima beban dinamis atau benturan.
• Rentang Ukur: Sangat baik untuk kejadian cepat, getaran, dan impuls.
• Material Target: Komponen mesin, panel uji, sistem getaran, dan struktur dinamis.
• Instalasi: Dipasang pada titik respons getaran atau benturan yang ingin dipantau.
• Kelebihan & Kekurangan: Respons sangat cepat, tetapi kurang ideal untuk beban statis jangka panjang.



6. Hydraulic Pressure Cell

Hydraulic pressure cell atau total stress cell digunakan untuk membaca stress total pada tanah, beton, atau dinding penahan. Bentuknya menyerupai bantalan pipih berisi fluida hidrolik yang terhubung ke transduser tekanan. Saat beban struktural berubah, tekanan internal pada sel ikut berubah dan dibaca sebagai data monitoring.

Sensor ini sering ditanam pada proyek geoteknik dan sipil. Penggunaannya sangat relevan untuk bendungan, retaining wall, serta struktur bawah tanah. Ketika dibutuhkan pengamatan kondisi internal yang tersembunyi dari permukaan, hydraulic pressure cell memberikan gambaran yang cukup andal.

• Prinsip Kerja: Mengukur perubahan tekanan fluida di dalam sel yang merepresentasikan stress total di sekitarnya.
• Rentang Ukur: Tekanan total pada lingkungan tanah dan struktur masif.
• Material Target: Tanah, beton, dinding penahan, dan bendungan.
• Instalasi: Ditanam di titik pengukuran sebelum struktur menutup penuh area sensor.
• Kelebihan & Kekurangan: Berguna untuk geoteknik dan sipil, tetapi instalasinya lebih spesifik.



7. Concrete Embedment Gauge

Concrete embedment strain gauge dirancang khusus untuk ditanam langsung ke dalam beton saat kondisi masih basah. Setelah beton mengeras, sensor akan ikut berada di dalam struktur dan memantau regangan internal akibat proses pengerasan maupun beban operasional.

Keuntungan sensor ini terletak pada kemampuannya memberikan data langsung dari dalam material, bukan hanya dari permukaan. Pada proyek jembatan atau slab beton bertulang, data semacam ini membantu insinyur memahami perilaku material sejak tahap awal konstruksi. Untuk monitoring beton, alat ini termasuk sangat penting.

• Prinsip Kerja: Mengukur regangan internal beton dari dalam elemen struktur yang sudah tertanam.
• Rentang Ukur: Regangan selama curing hingga beban operasional struktural.
• Material Target: Beton bertulang, slab, balok, dan elemen pracetak.
• Instalasi: Ditanam langsung ke beton saat kondisi masih basah.
• Kelebihan & Kekurangan: Memberi data internal yang relevan, tetapi pemasangan harus dilakukan sejak awal pengecoran.



8. Thin Film Sensor

Thin-film stress sensor menggunakan lapisan tipis yang dideposisikan langsung ke permukaan material atau komponen elektronik. Ukurannya sangat kecil sehingga sering dipakai pada proses manufaktur presisi, termasuk semikonduktor dan komponen turbin.

Sensor ini berguna untuk memantau stress termal maupun mekanis. Karena ukurannya mikro, penerapannya cocok untuk komponen yang tidak boleh terganggu oleh perangkat besar. Dalam industri maju, thin-film sensor menjadi bagian dari strategi pengendalian kualitas yang sangat detail.

• Prinsip Kerja: Memanfaatkan lapisan tipis berskala mikro yang berubah responsnya saat menerima stress termal atau mekanis.
• Rentang Ukur: Pengukuran presisi pada komponen mikro dan permukaan khusus.
• Material Target: Semikonduktor, bilah turbin, dan komponen presisi tinggi.
• Instalasi: Dideposisikan langsung pada permukaan selama manufaktur atau perakitan.
• Kelebihan & Kekurangan: Sangat ringkas dan presisi, tetapi proses integrasinya lebih kompleks.



9. Weldable Gauge

Weldable strain gauge merupakan strain gauge yang dipasang dengan teknik las titik pada pelat dasar logam kecil. Metode ini sangat bermanfaat pada struktur baja yang berada di lingkungan lembap, basah, atau tidak memungkinkan penggunaan perekat biasa. Sensor dapat dipasang pada pipa gas, tiang pancang, maupun struktur maritim.

Karena pemasangannya kuat dan tahan cuaca, sensor ini banyak dipilih untuk aplikasi lapangan berat. Selain itu, proses pemasangan yang lebih kokoh membuatnya tetap stabil pada getaran berkelanjutan. Untuk kebutuhan monitoring jangka panjang di area terbuka, welded gauge sangat layak dipertimbangkan.

• Prinsip Kerja: Mengukur regangan melalui perubahan resistansi setelah sensor dilas ke pelat dasar logam.
• Rentang Ukur: Umum dipakai untuk pengukuran regangan struktural dan lapangan.
• Material Target: Baja, pipa, tiang pancang, dan struktur logam outdoor.
• Instalasi: Dipasang dengan spot welding pada struktur yang sudah disiapkan.
• Kelebihan & Kekurangan: Sangat tahan cuaca dan kuat, tetapi butuh alat pemasangan khusus.



10. Magnetostrictive Sensor

Magnetostrictive atau magnetic strain sensor memanfaatkan perubahan sifat magnetik material feromagnetik ketika mengalami stress mekanis. Sensor ini tidak harus menempel langsung pada bagian yang bergerak, sehingga sering digunakan pada poros mesin atau komponen berputar.

Keunggulannya adalah pengukuran non-kontak yang praktis dan minim gangguan pada sistem mekanik. Pada komponen baja yang bergerak cepat, sensor ini membantu memantau perubahan perilaku material tanpa harus mengganggu operasional mesin.

• Prinsip Kerja: Membaca perubahan sifat magnetik material feromagnetik saat menerima stress mekanis.
• Rentang Ukur: Cocok untuk komponen bergerak dan monitoring non-kontak.
• Material Target: Baja dan material feromagnetik lainnya.
• Instalasi: Ditempatkan dekat permukaan target tanpa kontak langsung pada bagian bergerak.
• Kelebihan & Kekurangan: Praktis untuk poros atau bagian berputar, tetapi hanya cocok untuk material tertentu.



11. SAW Sensor

Surface Acoustic Wave atau SAW strain sensor adalah sensor non-kontak dan pasif yang memanfaatkan gelombang akustik permukaan. Saat material mengalami stress, frekuensi gelombang yang dipantulkan berubah, lalu dibaca oleh sistem penerima.

Teknologi ini populer pada industri aerospace dan otomotif performa tinggi. Karena bersifat wireless passive, sensor dapat bekerja tanpa catu daya langsung di titik pengukuran. Hal ini sangat membantu pada area yang sulit dijangkau kabel atau sumber listrik.

• Prinsip Kerja: Menggunakan gelombang akustik permukaan yang berubah frekuensinya saat material mengalami stress.
• Rentang Ukur: Monitoring pasif dan nirkabel pada perubahan regangan yang terukur.
• Material Target: Komponen aerospace, otomotif, dan sistem berputar.
• Instalasi: Dipasang sebagai sensor pasif yang dibaca oleh unit eksternal.
• Kelebihan & Kekurangan: Bebas daya lokal dan sangat cocok untuk area sulit dijangkau, tetapi sistem pembacaannya lebih khusus.



12. Wireless Mesh System

Wireless mesh strain gauge system adalah pengembangan modern dari strain gauge konvensional yang dilengkapi mikrokontroler dan pemancar radio berdaya rendah. Data dikirim secara nirkabel melalui jaringan mesh menuju pusat pemantauan atau cloud.

Sistem ini memudahkan pengamatan di banyak titik sekaligus tanpa instalasi kabel yang rumit. Pada proyek besar seperti gedung tinggi, jembatan panjang, atau pabrik berskala luas, jaringan nirkabel mempercepat proses pemasangan sekaligus mempermudah perawatan.

• Prinsip Kerja: Mengirim data dari strain gauge atau sensor terkait melalui jaringan nirkabel mesh.
• Rentang Ukur: Bergantung pada sensor utama yang diintegrasikan dalam jaringan.
• Material Target: Struktur besar, gedung, jembatan, dan area monitoring multi-titik.
• Instalasi: Setiap node dipasang pada titik ukur lalu dihubungkan ke sistem radio berdaya rendah.
• Kelebihan & Kekurangan: Memudahkan instalasi dan pemantauan jarak jauh, tetapi bergantung pada kestabilan komunikasi.



13. Capacitive Sensor

Capacitive strain sensor bekerja dengan mengukur perubahan kapasitansi ketika jarak atau luas tumpang tindih antar pelat konduktif berubah. Sensor ini sangat baik untuk material elastis, karet, atau aplikasi yang mengalami deformasi besar.

Karena responsnya stabil dan dapat dirancang fleksibel, sensor kapasitif sering dipakai pada sistem wearable, robotika lunak, dan material cerdas. Dalam konteks alat pengukur stress, teknologi ini memberi opsi yang menarik untuk material non-logam yang sulit dipantau oleh sensor tradisional.

• Prinsip Kerja: Mengukur perubahan kapasitansi akibat perubahan jarak atau luas tumpang tindih pelat konduktif.
• Rentang Ukur: Sangat baik untuk regangan besar pada material elastis.
• Material Target: Karet, material fleksibel, dan sistem soft robotics.
• Instalasi: Dipasang pada permukaan fleksibel atau disusun sebagai lapisan sensor tipis.
• Kelebihan & Kekurangan: Fleksibel dan responsif, tetapi kurang ideal untuk lingkungan yang sangat keras tanpa proteksi.



14. LVDT Transducer

Linear Variable Differential Transformer atau LVDT adalah transduser posisi linier yang sangat presisi. Alat ini dipasang di antara dua titik untuk membaca perpindahan kecil akibat stress. Perubahan posisi inti magnetik kemudian diubah menjadi sinyal tegangan AC.

LVDT banyak dipakai ketika akurasi tinggi sangat diperlukan. Sensor ini cocok untuk pengujian struktur, laboratorium material, dan sistem mekanik yang membutuhkan pembacaan deformasi halus. Karena ketelitiannya, LVDT sering dijadikan referensi kalibrasi pada pengukuran lain.

• Prinsip Kerja: Mengubah perpindahan inti magnetik menjadi sinyal tegangan AC yang proporsional.
• Rentang Ukur: Perpindahan linier kecil hingga presisi tinggi.
• Material Target: Struktur mekanik, rangka uji, dan komponen laboratorium.
• Instalasi: Dipasang di antara dua titik referensi untuk membaca perpindahan.
• Kelebihan & Kekurangan: Presisi tinggi dan stabil, tetapi memerlukan penataan mekanis yang teliti.



15. Potentiometric Transducer

Potentiometric displacement transducer mengukur perpindahan fisik melalui perubahan hambatan mekanis. Prinsipnya sederhana, tetapi efektif untuk memantau perubahan jarak antar titik pada material yang sedang dibebani.

Sensor ini cukup populer karena relatif mudah dipahami dan dioperasikan. Dalam beberapa aplikasi industri, perangkat ini menjadi solusi praktis untuk memantau pemanjangan struktur secara langsung. Meski teknologinya tidak sekompleks sensor optik, hasilnya tetap berguna untuk pengamatan real-time.

• Prinsip Kerja: Membaca perubahan hambatan mekanis pada elemen geser saat jarak antar titik berubah.
• Rentang Ukur: Cocok untuk perpindahan linier yang tidak terlalu ekstrem.
• Material Target: Struktur umum, alat uji, dan komponen mekanik.
• Instalasi: Dihubungkan ke titik gerak melalui tuas atau mekanisme geser.
• Kelebihan & Kekurangan: Sederhana dan mudah dipahami, tetapi lebih rentan aus dibanding transduser non-kontak.



16. Acoustic Emission Sensor

Acoustic emission sensor mendengarkan suara mikro yang dilepaskan material ketika mengalami stress berat dan mulai retak di bagian dalam. Gelombang ultrasonik yang muncul dapat menjadi tanda peringatan dini sebelum kerusakan menjadi lebih besar.

Teknologi ini sangat penting untuk inspeksi preventif. Pada komponen yang rawan retak, sensor AE membantu teknisi mengambil tindakan sebelum patah total terjadi. Dalam banyak kasus, informasi dari sensor ini lebih berharga daripada sekadar membaca deformasi permukaan.

• Prinsip Kerja: Menangkap gelombang ultrasonik mikro yang muncul saat material mengalami retak atau pelepasan energi.
• Rentang Ukur: Sangat efektif untuk deteksi kejadian awal pada kerusakan internal.
• Material Target: Logam, beton, komposit, dan struktur berisiko retak.
• Instalasi: Sensor ditempatkan pada permukaan dengan coupling yang sesuai agar sinyal tertangkap baik.
• Kelebihan & Kekurangan: Sangat baik untuk peringatan dini, tetapi interpretasi sinyalnya memerlukan keahlian.



17. Crack Meter

Vibrating wire crack meter atau jointmeter dipasang melintasi retakan pada beton atau batuan untuk memantau apakah celah tersebut melebar. Sensor ini menggunakan teknologi kawat bergetar sehingga perubahan bukaan retak dapat dibaca secara kontinu.

Pada bangunan tua, terowongan, atau struktur batuan, alat ini sangat penting untuk mengawasi perkembangan retakan. Data yang dihasilkan membantu tim teknik mengetahui apakah retakan masih stabil atau mulai mengarah ke kondisi berbahaya.

• Prinsip Kerja: Mengukur perubahan bukaan retak dengan sistem vibrating wire atau mekanisme setara.
• Rentang Ukur: Perubahan lebar retak pada beton dan batuan.
• Material Target: Struktur beton, batuan, terowongan, dan bangunan tua.
• Instalasi: Dipasang menjembatani celah retak yang ingin dipantau.
• Kelebihan & Kekurangan: Memberi data langsung tentang pertumbuhan retak, tetapi hanya bekerja pada titik retak tertentu.



18. Smart Skin

Piezoresistive smart skin atau carbon nanotube sensor merupakan pendekatan modern yang menyerupai kulit pada permukaan material. Lapisan ini dapat dicat atau ditempel lalu memberikan peta regangan langsung ketika terjadi stress.

Teknologi berbasis carbon nanotube sangat menarik karena mampu mendeteksi perubahan konduktivitas dengan sensitivitas tinggi. Dalam pengembangan material cerdas, smart skin membuka peluang pemantauan yang lebih menyeluruh dibanding satu titik sensor saja.

• Prinsip Kerja: Mengubah konduktivitas lapisan carbon nanotube saat permukaan material mengalami regangan.
• Rentang Ukur: Baik untuk pemetaan regangan permukaan yang luas.
• Material Target: Struktur pintar, komposit, dan permukaan yang memerlukan distribusi sensor rapat.
• Instalasi: Dicat, ditempel, atau dilapiskan seperti kulit tipis di atas material.
• Kelebihan & Kekurangan: Memberi peta regangan yang detail, tetapi teknologi dan integrasinya masih berkembang.



19. Rosette Gauge

Rosette strain gauge terdiri dari dua atau tiga elemen gauge yang disusun dengan sudut tertentu, biasanya 45 derajat atau 60 derajat. Susunan ini digunakan untuk membaca stress dari berbagai arah ketika arah gaya utama belum diketahui.

Sensor ini sangat berguna dalam analisis biaxial atau multiaxial. Pada struktur kompleks, hasil dari rosette gauge membantu insinyur menghitung arah dan besar regangan dengan lebih akurat. Untuk kebutuhan analisis mendalam, alat ini termasuk penting.

• Prinsip Kerja: Menggabungkan beberapa strain gauge pada sudut berbeda untuk menghitung regangan multiaxis.
• Rentang Ukur: Regangan dua arah atau lebih pada kondisi gaya yang kompleks.
• Material Target: Pelat logam, struktur mesin, dan komponen yang menerima beban gabungan.
• Instalasi: Dipasang pada satu titik ukur dengan orientasi sudut tertentu.
• Kelebihan & Kekurangan: Sangat berguna untuk analisis arah gaya, tetapi interpretasinya lebih kompleks.



20. Flexible Sensor

Extreme-temperature flexible stress sensor dikembangkan dari material seperti polyimide, aramid nanofibers, atau ionogels. Sensor ini mampu bekerja di lingkungan yang sangat panas maupun sangat dingin tanpa kehilangan akurasi secara signifikan.

Jenis sensor fleksibel ini sangat dibutuhkan di tempat-tempat ekstrem, seperti fasilitas energi, aplikasi luar ruang, atau laboratorium suhu tinggi. Karena fleksibel dan tahan kondisi berat, alat ini memperluas pilihan monitoring yang sebelumnya sulit dilakukan oleh sensor konvensional.

• Prinsip Kerja: Menggunakan material fleksibel yang perubahan sifat listriknya mengikuti deformasi pada suhu ekstrem.
• Rentang Ukur: Regangan pada lingkungan panas tinggi maupun dingin ekstrem.
• Material Target: Material fleksibel, struktur luar ruang, dan sistem industri berat.
• Instalasi: Dipasang pada permukaan fleksibel atau area yang membutuhkan adaptasi bentuk.
• Kelebihan & Kekurangan: Tahan lingkungan ekstrem, tetapi pemilihan material harus sangat tepat.



21. Torque Gauge

Torque and torsion strain gauge memiliki pola grid miring 45 derajat sehingga mampu membaca gaya puntir pada poros mesin atau as roda. Sensor ini digunakan untuk memantau torsional stress saat komponen berputar dalam kecepatan tinggi.

Di sektor otomotif, manufaktur, dan pengujian mesin, sensor ini sangat membantu memahami perilaku mekanik saat torsi berubah. Dengan data yang tepat, tim teknik dapat menilai apakah desain poros sudah aman atau perlu perbaikan.

• Prinsip Kerja: Membaca regangan akibat puntiran pada poros melalui pola grid miring 45 derajat.
• Rentang Ukur: Torsi dan stress puntir pada komponen berputar.
• Material Target: Poros mesin, as roda, dan komponen rotasi lainnya.
• Instalasi: Ditempel pada poros atau bagian silindris yang mengalami torsi.
• Kelebihan & Kekurangan: Tepat untuk analisis torsi, tetapi pemasangannya harus presisi mengikuti arah beban.



22. Residual Stress Sensor

Ring-core residual stress sensor termasuk alat monitoring semi-destruktif yang digunakan untuk membaca pelepasan stress sisa pada logam. Prosesnya dilakukan dengan mengikis cincin kecil di sekitar sensor dan mengamati perubahan tegangan yang terjadi.

Walau tidak sepenuhnya non-destruktif, alat ini sangat akurat untuk analisis pada area pengelasan berat dan komponen logam kritis. Pada tahap investigasi teknis, informasi residual stress sering menentukan kualitas hasil evaluasi.

• Prinsip Kerja: Mengamati perubahan tegangan sisa setelah material atau area logam dikurangi secara terkontrol di sekitar sensor.
• Rentang Ukur: Evaluasi stress sisa pada area lokal yang kritis.
• Material Target: Logam, terutama area pengelasan dan komponen berat.
• Instalasi: Dipasang di permukaan dan digunakan dengan prosedur pengikisan ring kecil.
• Kelebihan & Kekurangan: Sangat akurat untuk studi residual stress, tetapi bersifat semi-destruktif.



23. Mechanoluminescent Sensor

Piezoluminescent atau mechanoluminescent sensor memanfaatkan fenomena optik, yaitu memancarkan cahaya ketika material menerima tekanan mekanis. Intensitas cahaya yang muncul kemudian diukur untuk menghitung besaran stress.

Sensor ini menarik karena tidak selalu memerlukan daya listrik eksternal untuk menghasilkan respons awal. Pada penelitian material pintar, mekanoluminesensi sering dibahas sebagai pendekatan masa depan untuk monitoring visual dan optik.

• Prinsip Kerja: Memancarkan cahaya saat material menerima tekanan atau stres mekanis.
• Rentang Ukur: Cocok untuk deteksi respons mekanik yang diubah menjadi sinyal optik.
• Material Target: Material pintar, material riset, dan sistem optik eksperimen.
• Instalasi: Dibuat dalam bentuk material atau lapisan yang bereaksi saat dibebani.
• Kelebihan & Kekurangan: Unik dan minim kebutuhan daya, tetapi masih banyak dipakai pada riset.



24. GMI Sensor

Giant Magnetoimpedance atau GMI sensor sangat sensitif terhadap perubahan medan magnet dan digunakan untuk mendeteksi regangan mikro pada komponen baja dinamis. Sensor ini mengukur perubahan impedansi frekuensi tinggi secara instan saat logam meregang.

Teknologi GMI cocok untuk aplikasi yang memerlukan respons cepat dan sensitivitas tinggi. Pada komponen bergerak, sensor ini membantu membaca perubahan kecil yang sering tidak tertangkap oleh sensor biasa.

• Prinsip Kerja: Mengukur perubahan impedansi frekuensi tinggi akibat perubahan medan magnet pada material feromagnetik.
• Rentang Ukur: Regangan mikro dan stress pada komponen dinamis.
• Material Target: Baja dan komponen feromagnetik lain.
• Instalasi: Dipasang dekat permukaan target pada sistem pembacaan magnetik.
• Kelebihan & Kekurangan: Sangat sensitif, tetapi penggunaannya terbatas pada material tertentu.



25. Thermocouple Hybrid

High-temperature weldable thermocouple-strain combination adalah sensor hibrida yang menggabungkan pengukuran stress mekanis dan suhu dalam satu platform. Sensor ini dilas langsung ke material seperti pipa uap panas atau turbin pembangkit listrik.

Kombinasi pengukuran mekanis dan termal sangat penting karena pada banyak sistem industri, kerusakan muncul bukan hanya akibat beban, tetapi juga akibat pengaruh panas. Untuk pengamatan yang lebih utuh, sensor ganda ini memberikan nilai tambah yang besar.

• Prinsip Kerja: Menggabungkan pembacaan regangan mekanis dan suhu dalam satu sensor terpadu.
• Rentang Ukur: Stress termal dan mekanis pada lingkungan bersuhu tinggi.
• Material Target: Pipa uap, turbin, dan sistem pembangkit listrik.
• Instalasi: Dilas langsung ke material yang dipantau.
• Kelebihan & Kekurangan: Efisien untuk monitoring ganda, tetapi biasanya dipakai pada aplikasi industri khusus.



Cara Memilih Alat Ukur Stress yang Tepat

Memilih alat pengukur stress yang tepat harus dimulai dari pertanyaan yang paling dasar, yaitu apa yang ingin diukur, pada material apa alat dipasang, dan dalam kondisi lingkungan seperti apa sensor bekerja. Untuk pengguna yang baru belajar, pendekatan paling aman adalah mencocokkan jenis sensor dengan jenis beban yang dominan. Jika beban utamanya adalah tarikan dan tekanan pada struktur umum, foil strain gauge biasanya sudah memadai. Jika yang ingin dipantau adalah benturan, getaran cepat, atau kejadian dinamis, piezoelectric sensor atau acoustic emission lebih relevan.

Selain jenis beban, kondisi lapangan juga sangat menentukan. Lingkungan dengan kelembapan tinggi, suhu ekstrem, atau gangguan elektromagnetik memerlukan sensor yang lebih tahan terhadap kondisi tersebut. Pada area outdoor atau struktur sipil jangka panjang, vibrating wire, weldable gauge, atau FBG sering menjadi pilihan yang lebih stabil. Pada lingkungan industri modern yang membutuhkan konektivitas, wireless mesh system dapat mempermudah instalasi dan pemantauan data secara real-time.

Pengguna juga perlu memperhatikan tingkat akurasi, rentang pengukuran, metode pemasangan, dan kebutuhan perawatan. Sensor presisi tinggi belum tentu selalu menjadi pilihan terbaik bila lingkungan kerja terlalu keras atau akses perawatan terbatas. Karena itu, pemilihan alat ukur stress sebaiknya tidak hanya didasarkan pada spesifikasi teknis, tetapi juga pada kemudahan integrasi dengan sistem monitoring yang sudah ada.



Pertimbangan Teknis dalam Memilih Alat Ukur Stress

Sebelum membeli atau memasang alat ukur stress, pengguna sebaiknya memperhatikan beberapa aspek teknis berikut:

• Jenis material yang akan diukur, misalnya baja, beton, kayu, plastik, karet, atau komposit.
• Apakah pengukuran dilakukan pada beban statis, dinamis, atau keduanya.
• Apakah sensor harus dipasang permanen atau hanya sementara.
• Apakah lokasi monitoring memiliki gangguan listrik, suhu tinggi, air laut, atau getaran besar.
• Apakah sistem memerlukan kabel, jaringan nirkabel, atau pembacaan optik.
• Apakah pengukuran dilakukan satu titik atau banyak titik sekaligus.
• Apakah data akan dipakai untuk inspeksi rutin, pengujian laboratorium, atau alarm keselamatan.

Dengan memahami poin-poin di atas, pengguna dapat menghindari kesalahan pemilihan sensor yang pada akhirnya membuat data tidak relevan atau sulit dianalisis.



Industri Pengguna Alat Ukur Stress

Alat ukur stress digunakan di banyak sektor karena hampir semua struktur teknik mengalami beban dan deformasi. Pada industri konstruksi, sensor dipakai untuk memantau jembatan, gedung bertingkat, terowongan, dinding penahan tanah, dan bendungan. Pada sektor minyak dan gas, sensor dipasang pada pipa, tangki, sambungan las, dan struktur lepas pantai yang harus tahan terhadap beban mekanis sekaligus korosi.

Di bidang manufaktur, alat pengukur regangan membantu memastikan kualitas komponen mesin, poros, pelat logam, dan hasil pengelasan. Pada sektor otomotif, sensor dipakai untuk memantau torsi, getaran, dan kekuatan struktur kendaraan. Sementara itu, di aerospace, sensor berperan penting untuk memantau badan pesawat, bilah turbin, dan komponen yang bekerja pada suhu serta tekanan ekstrem. Di lingkungan riset dan pendidikan, sensor ini menjadi alat utama untuk pengujian material, validasi desain, dan pembelajaran mekanika material.



Pertanyaan Umum Seputar Alat Ukur Stress
