Cara Kerja Thermal Camera pada Industri, Konstruksi & Kelistrikan

Data inspeksi termal kini menjadi salah satu metode andalan di sektor kelistrikan, manufaktur, hingga konstruksi bangunan. Teknologi thermal camera memungkinkan teknisi mendeteksi titik panas berlebih pada peralatan tanpa harus melakukan kontak fisik langsung ke objek yang diperiksa. Metode non-kontak semacam ini membuat proses pemeriksaan berjalan lebih cepat, lebih aman, dan minim risiko baik bagi operator maupun aset yang sedang diamati.

Thermal Camera dan Fungsinya bagi Industri

Thermal camera adalah perangkat yang menerjemahkan energi panas menjadi cahaya tampak sehingga suhu permukaan sebuah objek bisa terlihat dan dianalisis. Gambar yang dihasilkan disebut termogram, sedangkan proses analisisnya dikenal dengan istilah termografi. Alih-alih menampilkan satu angka suhu seperti alat ukur konvensional, kamera ini menyajikan gambaran suhu di seluruh permukaan objek sekaligus.

Fungsi kamera termal di lapangan cukup luas. Berikut beberapa penerapannya yang paling umum ditemukan di sektor industri.

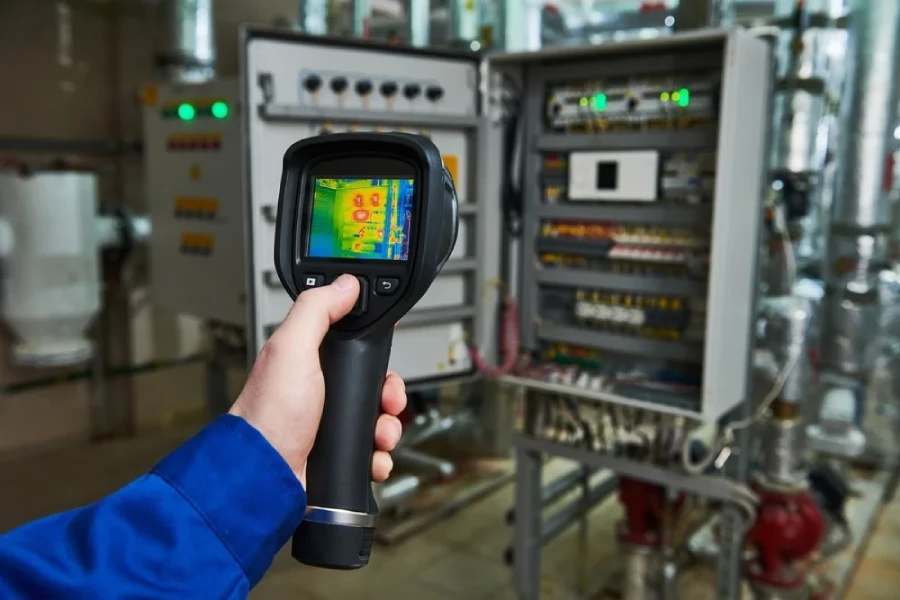

Deteksi dini kerusakan pada panel listrik dan sambungan kabel yang mulai memanas akibat korosi atau kendor.
Pemeriksaan kebocoran panas pada dinding, atap, dan instalasi pemipaan bangunan.
Pengawasan area produksi guna mendeteksi gesekan berlebih pada mesin atau bearing yang mulai aus.
Pemantauan keamanan area terbuka pada malam hari, termasuk deteksi keberadaan orang atau kendaraan.
Verifikasi hasil kerja isolasi termal pada tungku, boiler, maupun jalur perpipaan bertekanan tinggi.

Fungsi-fungsi tersebut membuat kamera termal masuk kategori alat ukur yang cukup krusial dalam program pemeliharaan preventif, sebab kerusakan dapat terdeteksi sebelum berkembang menjadi kegagalan total.

Perbedaan Thermal Camera dengan Infrared Thermometer

Dua istilah ini kerap tertukar karena sama-sama memanfaatkan gelombang inframerah untuk mengukur suhu. Infrared thermometer atau yang biasa disebut thermogun hanya membaca suhu pada satu titik yang disorot moncong alat, sehingga hasilnya berupa satu angka saja. Thermal camera bekerja dengan cara berbeda karena menangkap energi inframerah dari seluruh permukaan objek sekaligus, lalu menyajikannya dalam bentuk gambar bervariasi warna sesuai sebaran suhu.

Perbedaan cakupan area inilah yang membuat kedua alat punya kegunaan yang tidak selalu bisa saling menggantikan satu sama lain. Berikut ringkasan perbedaan keduanya agar lebih mudah dicermati:

Aspek	Thermal Camera	Infrared Thermometer
Cara pembacaan suhu	Menampilkan sebaran suhu di seluruh area objek	Membaca suhu pada satu titik tertentu
Bentuk hasil	Gambar termal berwarna (termogram)	Angka tunggal pada layar digital
Cakupan pemeriksaan	Luas, cocok untuk area atau instalasi	Sempit, cocok untuk titik spesifik
Kemampuan deteksi masalah tersembunyi	Tinggi, sebab pola suhu abnormal terlihat langsung	Terbatas, sebab titik ukur harus ditentukan lebih dulu
Harga umum di pasaran	Relatif lebih tinggi	Lebih terjangkau

Kedua alat ini pada dasarnya saling melengkapi. Infrared thermometer cocok dipakai untuk pengecekan cepat pada satu komponen, sementara thermal camera lebih unggul saat area pemeriksaan cukup luas dan lokasi titik panas belum diketahui sebelumnya.

Prinsip Dasar di Balik Kerja Kamera Inframerah

Setiap benda memancarkan energi inframerah yang disebut sebagai tanda panas atau heat signature, tak peduli benda itu terlihat panas atau dingin oleh mata telanjang. Kamera inframerah, atau sering disebut imager termal, bekerja dengan mendeteksi dan mengukur pancaran energi tersebut kemudian mengubahnya menjadi gambar elektronik yang menunjukkan suhu permukaan objek.

Secara garis besar, proses kerja kamera ini melalui tiga tahap utama:

Energi inframerah dari objek ditangkap oleh sistem optik pada kamera.
Energi tersebut difokuskan ke chip detektor khusus yang berisi ribuan piksel sensor.
Setiap piksel mengonversi energi yang diterima menjadi sinyal elektronik untuk diproses lebih lanjut.

Lensa pada kamera inframerah umumnya tidak terbuat dari kaca biasa, melainkan dari bahan germanium atau seng selenide. Bahan kaca konvensional cenderung menghambat gelombang inframerah sehingga tidak cocok digunakan sebagai lensa pada perangkat jenis ini.

Proses Pengolahan Sinyal hingga Menjadi Gambar Termal

Setelah sinyal elektronik terbentuk dari setiap piksel pada sensor array, prosesor kamera akan menerapkan perhitungan matematis terhadap seluruh data tersebut. Hasilnya berupa peta warna yang merepresentasikan variasi suhu pada permukaan objek. Setiap nilai suhu diberi warna berbeda, mulai dari warna gelap untuk area bersuhu rendah hingga warna terang seperti kuning atau putih untuk area bersuhu tinggi.

Matriks warna hasil olahan ini kemudian dikirim ke memori internal sekaligus ditampilkan di layar kamera sebagai gambar termal utuh. Proses ini berlangsung dalam hitungan milidetik sehingga hasil rekaman bisa langsung diamati secara real time oleh operator di lapangan.

Sebagian kamera inframerah juga dilengkapi kamera cahaya tampak yang otomatis mengambil gambar digital standar setiap kali tombol pemicu ditekan. Perpaduan dua jenis gambar ini mempermudah pengguna mengorelasikan area masalah pada citra termal dengan lokasi fisik yang sesungguhnya pada peralatan yang diperiksa.

Pengaruh Emisivitas terhadap Akurasi Pembacaan Suhu

Salah satu faktor teknis yang kerap luput dari perhatian pengguna baru adalah emisivitas. Nilai ini menggambarkan seberapa efektif permukaan sebuah benda memancarkan energi inframerah dibandingkan memantulkannya. Permukaan dengan emisivitas rendah, seperti logam mengkilap, cenderung memantulkan radiasi dari lingkungan sekitar sehingga pembacaan suhu bisa meleset cukup jauh dari suhu sebenarnya.

Setiap kamera termal umumnya memiliki pengaturan nilai emisivitas yang bisa disesuaikan dengan jenis material yang diperiksa. Berikut gambaran nilai emisivitas pada beberapa material yang lazim ditemui saat inspeksi lapangan.

Jenis Permukaan	Perkiraan Nilai Emisivitas	Catatan
Cat matte berwarna gelap	0,95 – 0,98	Memancarkan energi inframerah secara konsisten
Kulit manusia	0,97 – 0,98	Umum dipakai sebagai acuan kalibrasi kasar
Beton dan bata	0,90 – 0,93	Cukup stabil untuk inspeksi bangunan
Baja teroksidasi atau berkarat	0,70 – 0,90	Emisivitas naik seiring tingkat oksidasi
Aluminium atau logam mengkilap	0,05 – 0,20	Rawan memantulkan panas lingkungan, hasil bisa bias

Untuk permukaan berlogam mengkilap yang sulit dibaca secara akurat, teknisi kerap menempelkan selotip khusus beremisivitas tinggi atau melapisi area tersebut dengan cat gelap sebelum pengambilan gambar. Langkah kecil semacam ini cukup berpengaruh terhadap keandalan hasil pembacaan, terutama pada inspeksi yang menuntut ketelitian tinggi seperti pemeriksaan panel listrik bertegangan.

Jenis Thermal Camera Berdasarkan Detektor dan Penggunaan

Kamera termal tidak hadir dalam satu bentuk saja. Dari sisi jenis detektor, kamera ini umumnya terbagi menjadi tipe cooled dan uncooled. Detektor cooled memakai sistem pendingin kriogenik agar sensitivitas terhadap perbedaan suhu kecil bisa lebih tinggi, sehingga lazim dipakai pada kebutuhan riset maupun pertahanan. Detektor uncooled berbasis microbolometer justru lebih ringkas, tidak memerlukan pendingin tambahan, dan menjadi pilihan utama untuk kebutuhan inspeksi industri sehari-hari karena harganya jauh lebih terjangkau.

Dari sisi bentuk penggunaan, kamera termal juga terbagi menjadi tipe genggam (handheld) dan tipe pemasangan tetap (fixed-mount). Berikut ringkasan karakteristik masing-masing jenis.

Jenis Kamera Termal	Karakteristik Utama	Contoh Penerapan
Cooled detector	Sensitivitas sangat tinggi, ukuran lebih besar, harga mahal	Riset laboratorium, keperluan pertahanan
Uncooled detector (microbolometer)	Ringkas, tanpa pendingin, harga lebih terjangkau	Inspeksi kelistrikan, bangunan, dan mesin produksi
Handheld/portable	Mudah dibawa berpindah lokasi	Inspeksi keliling oleh teknisi lapangan
Fixed-mount/stationary	Terpasang permanen dan memantau area secara berkelanjutan	Pengawasan area produksi berisiko tinggi atau titik rawan kebakaran

Fitur Tambahan pada Kamera Termal Generasi Terbaru

Selain kemampuan pencitraan termal dasar, kamera inframerah generasi terbaru umumnya dilengkapi berbagai fitur pendukung agar hasil inspeksi lebih akurat dan mudah didokumentasikan. Beberapa fitur tersebut antara lain:

Teknologi penggabungan gambar cahaya tampak dan gambar termal dengan penyelarasan piksel yang presisi, seperti teknologi IR-Fusion yang menjadi ciri khas produk Fluke.
Anotasi suara untuk mencatat keterangan tambahan langsung saat pengambilan gambar di lapangan.
Resolusi sensor yang lebih tinggi sehingga detail suhu pada objek kecil tetap dapat terbaca dengan jelas.
Kemampuan merekam dan menyiarkan video secara langsung dari hasil pencitraan termal.
Perangkat lunak pendukung untuk analisis lanjutan, penyusunan laporan, serta pengarsipan data hasil inspeksi.

Kelengkapan fitur tersebut membuat proses inspeksi tidak berhenti pada tahap pengambilan gambar saja, tetapi berlanjut hingga tahap pelaporan yang siap dipakai untuk pengambilan keputusan teknis.

Spesifikasi Thermal Camera

Selain fitur pendukung, sejumlah angka spesifikasi teknis juga layak dicermati sebelum menentukan tipe kamera termal yang akan dipakai. Angka-angka ini biasanya tercantum pada lembar spesifikasi produk dan cukup memengaruhi kualitas hasil inspeksi di lapangan.

Spesifikasi	Kisaran Umum di Pasaran	Pengaruh terhadap Hasil Inspeksi
Resolusi IR	160×120 piksel hingga 640×480 piksel atau lebih tinggi	Semakin tinggi resolusi, semakin detail objek kecil dapat terbaca
NETD (sensitivitas suhu)	Sekitar 30 mK hingga 100 mK	Nilai NETD lebih kecil menandakan kamera lebih peka terhadap perbedaan suhu halus
Refresh rate (frame rate)	9 Hz hingga 60 Hz	Frame rate lebih tinggi membuat gambar objek bergerak lebih halus
Rentang suhu terukur	Sekitar -20°C hingga 1200°C, tergantung tipe	Menentukan kesesuaian kamera dengan objek bersuhu ekstrem
Field of view (FOV) lensa	Bervariasi tergantung jarak dan luas area target	Memengaruhi seberapa luas area yang tertangkap dalam satu bidikan

Angka NETD kerap luput dari perhatian, padahal nilai ini menentukan sejauh mana kamera mampu membedakan dua area yang suhunya hanya berselisih tipis. Bagi inspeksi kelistrikan yang menuntut deteksi dini titik panas kecil, nilai NETD yang rendah menjadi salah satu pertimbangan yang cukup krusial.

Mengapa Thermal Camera Bekerja Lebih Optimal pada Malam Hari?

Kamera termal cenderung menghasilkan gambar lebih tajam saat digunakan pada malam hari, meski hal ini tidak berkaitan dengan kondisi terang atau gelapnya lingkungan sekitar. Penyebab utamanya terletak pada suhu inti benda dan lingkungan sekitar yang jauh lebih rendah pada malam hari dibandingkan siang hari, sehingga kontras antara area hangat dan area sekitarnya menjadi lebih tegas.

Pada siang hari, energi panas dari matahari secara bertahap diserap oleh dinding bangunan, permukaan jalan, material konstruksi, dan tumbuhan di sekitarnya. Semakin tinggi suhu lingkungan akibat penyerapan panas tersebut, semakin sulit kamera membedakan objek yang benar-benar bermasalah dari benda lain yang ikut menghangat.

Kondisi inilah yang membuat sebagian besar kamera termal justru menghasilkan citra dengan kontras lebih tajam beberapa jam setelah hari mulai gelap, dan cenderung lebih efektif digunakan pada pagi hari dibandingkan siang menjelang sore.

Fakta seputar Kemampuan Thermal Camera Menembus Kaca

Anggapan bahwa kamera termal dapat menembus kaca seperti menembus dinding sebenarnya keliru. Secara teknis, selembar kaca memang membiarkan cahaya tampak melewatinya, tetapi bersikap layaknya cermin terhadap panjang gelombang inframerah. Itulah salah satu alasan mengapa lensa kamera IR memakai bahan germanium atau seng selenide, bukan kaca biasa.

Ketika kamera pendeteksi panas diarahkan ke jendela kaca, gambar yang muncul di layar bukanlah rendering termal yang jernih dari sisi seberang, melainkan citra buram bercampur pantulan samar dari operator yang sedang memegang kamera.

Beberapa jenis kaca tertentu, seperti kaca depan kendaraan, memang mampu meloloskan sebagian frekuensi inframerah sehingga hasilnya sedikit lebih baik dibandingkan kaca rumah tangga pada umumnya. Meski begitu, secara keseluruhan gambar tetap akan didominasi pantulan dari permukaan kaca sehingga detail dan kontrasnya jauh berkurang.

Atas dasar itu, kamera pencitraan termal sebaiknya tidak diandalkan untuk mendapatkan pembacaan suhu akurat melalui kaca maupun permukaan reflektif lain semacamnya.

Manfaat Thermal Camera dalam Inspeksi dan Pengawasan Industri

Penggunaan kamera termal pada aktivitas inspeksi rutin memberi sejumlah keuntungan dibandingkan metode pemeriksaan konvensional yang mengandalkan kontak fisik langsung. Berikut beberapa manfaat yang kerap dirasakan oleh teknisi maupun manajemen fasilitas.

Mempercepat proses inspeksi karena satu kali pengambilan gambar sudah mencakup gambaran suhu di seluruh area objek.
Mengurangi risiko kecelakaan kerja karena teknisi tidak perlu menyentuh langsung komponen bertegangan tinggi atau permukaan yang sangat panas.
Membantu penjadwalan pemeliharaan berbasis kondisi aktual peralatan, tidak lagi mengandalkan jadwal berkala yang bersifat umum semata.
Menyediakan dokumentasi visual yang mudah dipahami untuk kebutuhan pelaporan maupun audit teknis.
Mendukung efisiensi biaya operasional karena kerusakan dapat ditangani sejak tahap awal sebelum menyebabkan kegagalan sistem secara menyeluruh.

Rangkaian manfaat tersebut menjadikan kamera termal sebagai salah satu instrumen ukur yang cukup diandalkan dalam program pemeliharaan prediktif di berbagai sektor industri, mulai dari kelistrikan, manufaktur, hingga konstruksi bangunan.

Tips Memilih Thermal Camera Sesuai Kebutuhan Lapangan

Setiap kebutuhan inspeksi memiliki karakteristik berbeda, sehingga pemilihan kamera termal sebaiknya disesuaikan dengan jenis pekerjaan yang akan dilakukan. Beberapa hal berikut layak dijadikan pertimbangan sebelum menentukan pilihan.

Resolusi sensor, sebab semakin tinggi resolusi maka semakin detail pula gambar termal yang dihasilkan pada objek berukuran kecil.
Rentang suhu yang mampu terdeteksi oleh kamera, disesuaikan dengan karakteristik objek yang akan diperiksa secara rutin.
Ketersediaan fitur pendukung seperti anotasi suara, perekaman video, dan perangkat lunak pelaporan.
Daya tahan kamera terhadap kondisi lapangan, termasuk ketahanan debu, air, dan benturan bagi penggunaan di area terbuka.
Kemudahan kalibrasi berkala agar akurasi pembacaan suhu tetap terjaga sepanjang masa pakai perangkat.

Aspek kalibrasi sebaiknya tidak luput dari perhatian, sebab hasil pembacaan suhu yang dipakai untuk pengambilan keputusan teknis idealnya mengacu pada standar yang diakui, misalnya kalibrasi yang tertelusur ke laboratorium bersertifikasi ISO/IEC 17025.

Operator yang membaca dan menafsirkan hasil citra termal juga sebaiknya memiliki kompetensi memadai, yang pada sejumlah industri diwakili oleh sertifikasi thermografer berjenjang seperti Level I, II, dan III yang diakui secara internasional. Kombinasi alat terkalibrasi dan operator bersertifikat membuat hasil inspeksi lebih layak dijadikan dasar pengambilan keputusan, tidak berhenti pada dokumentasi visual semata.

Tim Duta Persada Instrumentasi menyarankan konsultasi terlebih dulu sebelum menentukan pembelian pada salah satu jenis kamera thermal, mengingat setiap sektor industri memiliki standar dan kebutuhan pengukuran yang tidak selalu sama satu dengan lainnya. Konsultasi semacam ini turut mencakup rekomendasi jadwal kalibrasi berkala agar alat ukur yang dipakai tetap memberi hasil pembacaan yang bisa dipertanggungjawabkan dalam jangka panjang.

Pertanyaan Umum Seputar Thermal Camera

Apakah thermal camera bisa mendeteksi manusia dalam kegelapan total?
Bisa, sebab kamera ini menangkap energi panas tubuh yang tetap terpancar meski kondisi sekitar gelap total. Kemampuan ini yang membuat kamera termal juga dipakai untuk kebutuhan pengawasan keamanan pada malam hari.
Berapa jarak maksimal deteksi kamera termal?
Jarak deteksi bergantung pada spesifikasi lensa dan resolusi sensor yang dipakai. Kamera dengan lensa telefoto dan resolusi tinggi mampu mendeteksi objek hingga ratusan meter, sementara kamera genggam standar biasanya efektif pada jarak beberapa puluh meter saja.
Apakah thermal camera bisa dipakai untuk mengukur suhu tubuh secara medis?
Kamera termal dapat menunjukkan pola suhu permukaan kulit, namun hasilnya tetap perlu ditafsirkan secara hati-hati sebab dipengaruhi kondisi lingkungan, jarak pengambilan gambar, dan nilai emisivitas kulit. Untuk keperluan diagnosis medis yang presisi, alat ini sebaiknya dipakai sebagai penunjang awal, bukan sebagai satu-satunya acuan.
Apakah thermal camera perlu kalibrasi berkala?
Perlu. Kalibrasi berkala menjaga agar hasil pembacaan suhu tetap akurat seiring waktu pemakaian, terutama pada kamera yang dipakai untuk kebutuhan inspeksi industri secara rutin.
Apakah harga thermal camera jauh lebih mahal dibanding infrared thermometer?
Secara umum ya, sebab thermal camera memiliki sensor array dengan ribuan piksel serta perangkat lunak pengolahan gambar yang lebih kompleks. Meski begitu, cakupan area yang bisa diperiksa sekaligus membuat efisiensi waktu inspeksi menjadi jauh lebih tinggi dibandingkan penggunaan infrared thermometer satu per satu titik.
